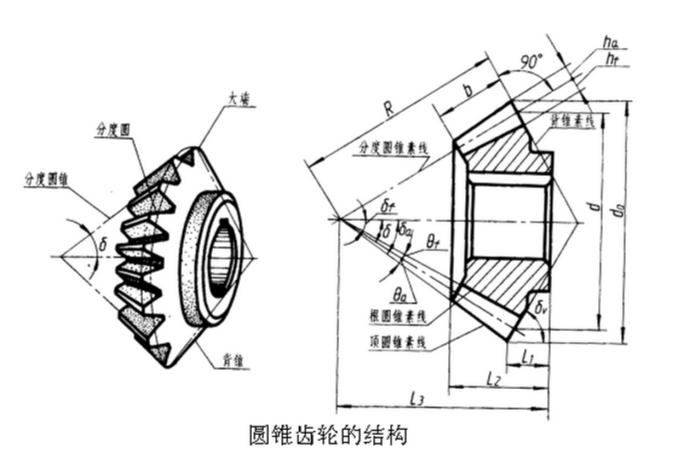

　　圓錐齒輪通常用于交角90°的兩軸之間的傳動，其各部分結構如圖所示。齒頂圓所在的錐面稱為頂錐面、大端端面所在的錐面稱為背錐，小端端面所在的錐面稱為前錐，分度圓所在的錐面稱為分度圓錐，該錐頂角的半角稱為分錐角，用δ表示。

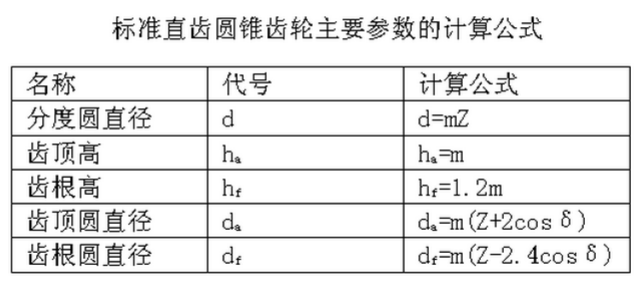

　　圓錐齒輪的輪齒是在圓錐面上加工出來的，在齒的長度方向上模數、齒數、齒厚均不相同，大端尺寸*大，其它部分向錐頂方向縮小。為了計算、制造方便，規定以大端的模數為準計算圓錐齒輪各部分的尺寸，計算公式見下表。

　　其實與圓柱齒輪區別也不大，只是圓錐齒輪的計算參數都是打斷的參數，齒根高是1.2倍的模數，比同模數的標準圓柱齒輪的齒頂高要小，另外尺高的方向垂直于分度圓圓錐的母線，不是州縣的平行方向。

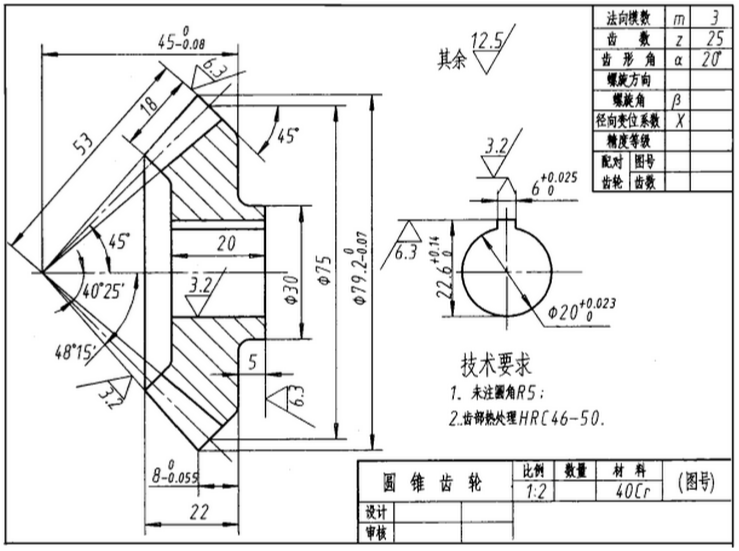

　　單個圓錐齒輪的畫法規則同標準圓柱齒輪一樣，在投影為非圓的視圖中常用剖視圖表示，輪齒按不剖處理，用粗實線畫出齒頂線、齒根線，用點畫線畫出分度線。在投影為非圓的視圖中，只用粗實線畫出大端和小端的齒頂圓，用點畫線畫出大端的分度圓，齒根圓不畫。

　　注意：圓錐齒輪計算的模數為大端的模數，所有計算的數據都是大端的參數，根據大端的分度圓直徑，分錐角畫出分度線細點畫線，量出齒頂高、齒根高，即可畫出齒頂和齒根線，根據齒寬，畫出齒形部分，其余部分根據需要進行設計。

　　單個齒輪的畫法同圓柱齒輪的規定完全相同。應當根據分錐角，畫出分度圓錐的分度線，根據分度圓半徑量出大端的位置，根據齒頂高、齒根高找出大端齒頂和齒根的位置，向分度錐頂連線，就是頂錐（齒頂圓錐）和根錐（齒根圓錐），根據齒寬量出分度圓上小端的位置，做分度圓線的垂直線，其他的次要結構根據需要設計即可。
